在石化、化工、电力、冶金、市政、制药等行业,流量测量的技术难度和复杂程度都相当高,研究流量测量对于提高产品质量、降低企业的经营成本、解决节能环保起到重要作用。电磁流量计具有无阻力,无压损的优点,可以充分减小管道内的阻力,符合节能降耗的要求,因而电磁流量计在业界得到**的重视。
电磁流量计应用案例分析
1.在循环冷却水站及尿素装置中的应用

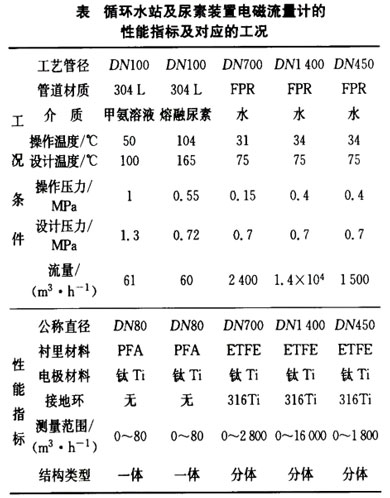

2012年1月建成并投运的某项目的循环冷却水站及尿素装置液体流量测量点的特点:循环冷却水站的工艺管径大、压力低、水中含有氯化物等腐蚀性介质,而且工艺管道敷设在地面以下;尿素装置流量测量介质有熔融尿素、甲氨溶液等,具有腐蚀性强、易结晶的特点。同时要求仪表测量精度优于±0.5%。鉴于上述工况特点及要求,选用电磁流量计,表为该项目工况条件及电磁流量计的性能指标。其中,循环冷却水站的电磁流量计选用分体型,检测器的防护等级为IP68,信号转换器的防护等级为IP67;尿素装置所用电磁流量计的防护等级为IP67,仪表运行至今效果良好。
2.在乙烯碱洗塔系统中的应用
乙烯碱洗塔系统中采用20%质量分数的离子碱注入塔内,与塔内的洗涤水液混合形成三段不同质量分数的碱液,对裂解气压缩机Ⅲ段出来的裂解气进行洗涤,从而脱除乙烯裂解气中的H2S和CO2等杂质,经过三段洗涤后,在ZUI后一段杂质生成碳酸氢钠后排出塔。洗涤后的裂解气进入压缩机的高压段继续压缩并进入后系统进一步分离处理。由于离子碱具有较强的腐蚀性,测量难度大原设计采用差压变送器测量方案,在使用过程中因引压管和三阀组内的物料结晶频繁,无法正常工作。经过多方评估,ZUI后选择了德国 Khrone公司的铂金电极的电磁流量计,该流量计具有强抗腐蚀的铂金电极和PTFE内村,刚开始仪表指示正常,但不久均失灵,经多方面査找原因,系内衬损坏导致电极被腐蚀损坏,仪表无法工作。经过多方调研和交流,在再次改造中选择了横河电机公司的电容式无电极电磁、配置陶瓷内胆的电磁流量计,该流量计以外壁作为测量电极,配以内部陶瓷内胆,具有极高的耐磨性和防腐蚀性能,彻底改变了原有电磁流量计配备专用电极的局限性,很好地解决了该工况中的测量问题。
3.结束语
综上所述,电磁流量计因其独特的优点,在石化、化工等行业得到**应用。用户在选用电磁流量计时应充分掌握测量工况的各项条件及其安装要求,了解电磁流量计安装所处的环境条件,以确保正确地选用电磁流量计,提高测量仪表的准确性和稳定性。
