一种太阳能供电电磁流量计系统
一、系统简介

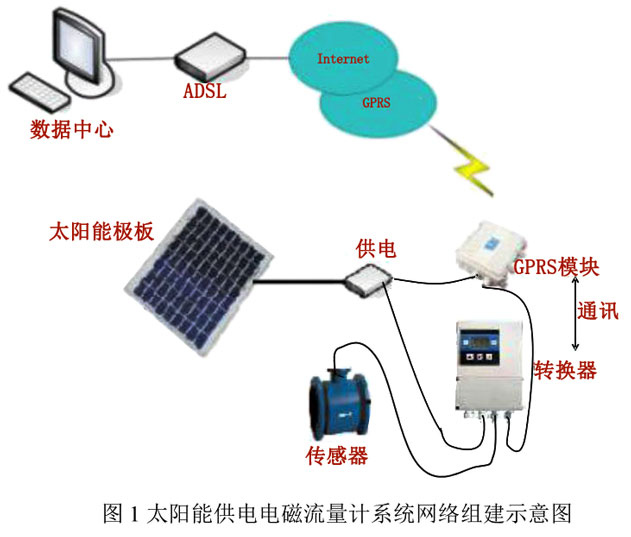

太阳能供电电磁流量计系统包括:太阳能极板、电磁流量计、GPRS无线远传模块等,是以取之不尽的太阳能源为动力研发出的新型节能环保类产品。本系统具有定时数据上传功能,以GPRS无线模块为通讯平台,具有不受地理限制、稳定、可靠和成本低等优点。本系统网络示意图如图1所示。太阳能极板为流量计供电,GPRS模块将流量计中的数据上传至用户数据中心,用户通过互联网可浏览相关数据。

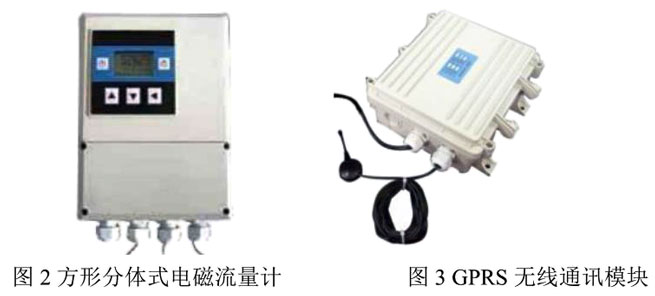

本系统中使用的方形分体式电磁流量计和GPRS无线通讯模块如图
2、图3所示


二、技术指标
2.1电磁流量计技术指标
工作环境温度:-20C~50℃
工作环境湿度:≤95%
外壳防护等级:IP65
流速测量范围:0~15米/秒
介质电导率:洁浄水>20us/em
适用测量通径:DN3~DN80:
配套精度等级:0.5级、0.2级
无线通讯方式:GPRS
2.2GPRS无线通讯模块技术指标
防护等级:IP65,外壳可淋水、沽水;
工作温度:-20~75℃
手机卡选择:中国移动的SIM卡,并开通GPRS网络流量;发送数据间隔为一分钟。

三、GPRS数据管理系统
3.1数据上传管理介绍
GPRS网络远程数据管理系统是采用BS结构,即电磁流量计通过GPRS无线网络将数据传输到服务器,用户只需访问服务器,就可以查询流量计中的相关数据。此系统在建立服务器后,用户可以在任何地点,使用可上网的计算机查询数据,很大的方便了客户对流量信息的查询、监控。
3.2服务器系统主要功能
服务器系统主要包含四类管理,设备管理、数据管理、报警管理、地图管理,其中数据管理部分,用户使用的zui多。
数据管理主要包含实时数据、历史数据等几个方面,用户在此界面可查询流量计的相关数据。
实时数据可以查询某一设备zui近一次上传的数据,包括瞬时流量、瞬时流速、累积流量、电导比、信号强度等信息:历史数据可以查询某一设备在一段区间内的相关数据;系统除了实时数据、历史数据这些普遍功能外,还具有数据报表(日、月、年)、数据曲线、累积数据(日、周、月)等**功能。
用户还可在地图管理中查询设备的基本安装位置。
