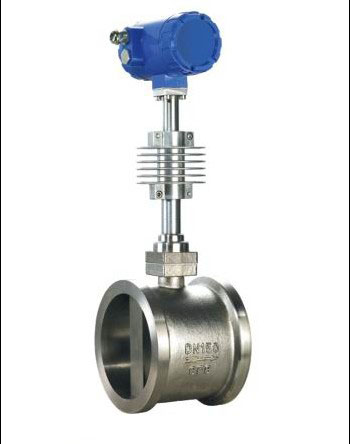

涡街式压缩空气流量计的相关知识
一、基本概念
目前市场上有很多种流量计:涡轮,涡街,孔板、热式、超声波、电磁.而用于压缩空气系统的性价比较高的是涡街流量计,IR的标准流量计产品也是这种对压缩空气流量来说,常常会用到的两个名词,标况流量和工控流量。标況流量是温度20ºC压力0.MPa下的流量,单位一般是Nm3/min。我们一般说空压机气量为20m3其实是标况流量工況流量就是在工作状态下的温度和压力下的流量,单位一般用m3/min表示。IR标准流量计产品参数中的流量测量范围就是工控流量(其单位是m3/h)。
二、安装注意事项
涡街流量计的安装位置非常关键,如果安装不正确,测量就会不准确。几个基本的注意事项如下：
1)不能安装在振动的管路上,所以压缩空气系统应该安装在储气罐后的母管上,不能安装在空压机出口的管路上
2)必须安装在直管路上,通常流量计安装前端至少要有10D(即10倍管径)的长度的等径直管段,后端要有5D长度的等径直管段
3)流量计上游zui好不要装阀门,门应装在下游5D外。如果阀门ー定要装在流量计上游,则必须保证流量计上游50D的等径直管段,下游应有不小于5D的等径直管段。
4)如果流量计上游管路有穹头或者扩管或者缩管,对直管段的长度要求会更高,具体要求可参见流量计安装手册。
三、常见问题Q&解决方法A
Q1:如果要在空压机出口的管路上安装流量计,怎么办?
A1:由于空压机出口管路振动很大,建议zui好不选择涡街流量计而选择其他类型的流量计(可与控制团队联系);如果一定要在出口管路安装,空压机管路必须做减振措施,建议的减振措施为接口管路要用特殊的金属橡胶软管。
Q2:流量计表头显示的什么流量或者提供什么信号。
A2:IR标准的流量计上可显示:工况瞬时流量和工况累积流量。并带4~20mA工况瞬时流量信号输出。
Q3:如果用户要显示标况流量怎么办?
A3:要显示标况流量需要做温压补偿,即要再配置1个压力变送器,1个温度变送器,和1个流量积算显示仪。
也可以采用变通方式,如果现场压力、温度比较稳定且配有控制系统,可在控制系统上通过计算来显示工况流量(准确度比**种要差)
Q4:如果现场直管段不够怎么办?
A4:可和控制团队咨询,选择其他类型的流量计。
