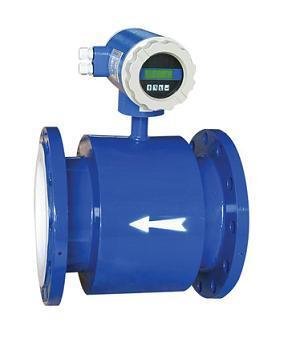

电磁流量计是采用微智能化技术开发的一种流量仪表产品。它分为现场显示型(一体型)和远传显示型(分体型)两大类,它能测量导电液体介质,包括酸、碱、盐等强腐蚀性及液固两相体的体积流量。
测量原理：
测量原理是基于法拉第电磁感应定律。即:导电液体在磁场中作切割磁力线运动,导体中产生感应电动势,其感应电动势E为
E=KBVD
K=仪表常数
B=磁感应强度
V=测量管截面的平均流速
D=测量管的内直径
测量流量时,液体流过垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速(亦即体积流量)成正比的电压,因此要求被测的流动液体具有zui低限度的电导率。其感应通过二个与液体直接接触的电极检出,并通过电缆传送至放大器,然后转换成统一输出信号。这种测量方式具有如下优点:
1、测量管内无阻流件,因此无附加压力损失。
2、由于信号在整个充满磁场的窨中形成,它是管道截面上的平均值。因此,从电极平面间所需直管段相对较短,长度为5XDN(DN为导管的内直径)。
3、只有管道和电极与被测液体接触。因此只要合理选择电极及管道内衬材料,即可达到腐蚀、耐磨损的要求。
4、传感器输出信号是一个与平均流速成线性关系的电动势。
测量结果与液体的压力、温度、密度、粘度、电导率(不少于低电导率)等物理参数无关,所以测量精度高、工作可靠。
