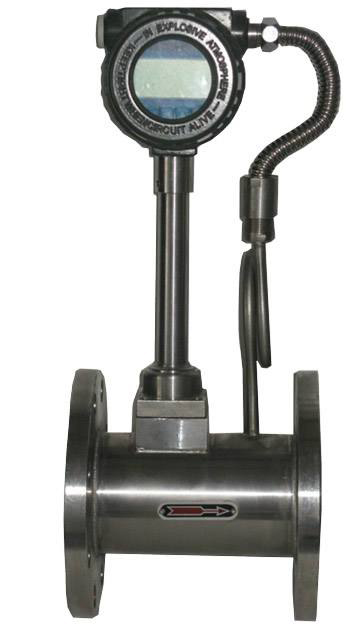

管道式涡街流量计的概述
管道式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。管道式涡街流量计特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器，可靠性高，可在-20℃~+250℃的工作液体流量传感器温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较**、理想液体流量传感器的流量仪表。
1、管道式涡街流量计是一种测量精度高，安装简单，维护量小，用途**的计量仪表，用于石油化工，治金，纺织，城市建设，能源等行业。
2、管道式涡街流量计的传感器输出频率信号，它通常与计算机或流量积算仪组成流量测量系统。
3、管道式涡街流量计的变送器输出与体积流量成正比的4-20mA标准信号，它通常与计算机组成流量测量系统或其它流量积算仪表组成管道式涡街流量计。
4、管道式涡街流量计的传感器/变送器安装于管道上，流量积算仪或计算机安装于控制室并向涡街流量传感器/变送器提供电源，两者之间用屏蔽电缆连接。
5、分体型管道式涡街流量计的电路部分与表体分离。电路部分安装在环境良好，检测方便的位置，其与表体之间在出厂时己用≤10m的专用电缆连接。
管道式涡街流量计的安装要求
管道式涡街流量计另配一对标准法兰焊在前后管道上。不允许带流量计焊接！安装前应严格清除管道中焊渣等脏物，zui好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。安装流量计时，法兰间的密封垫片不能凹入管道内。
管道式涡街流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。选型在规定的流量范围内，防止超速运行，以保证获得理想准确度和保证正常使用寿命。
管道式涡街流量计安装前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。流量计投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。加润滑油应按告示牌操作，加油的次数依气质洁净程度而定，通常每年2-3次。由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能使流量计损坏。流量计运行时不允许随意打开前后盖，更动内部有关参数，否则将影响流量计的正常运行。小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。流量计在标定时要在流量计取压口上采集压力。湿度传感器探头，，不锈钢电热管PT100传感器，，铸铝加热器，加热圈流体电磁阀。
