一种石油油气集输用单井流量计量装置
技术领域
本实用新型涉及一种流量计,特别涉及一种油气集输用单井流量计量装置。

背景技术
石油在运输过程中,需要对其进行流量测定,在大型低扬程泵站的现场性能测试中,油泵流量的测试是重点和难点,具有渐变、收缩或扩散流道的大型低扬程泵站,往往无等径直管段,使流量的测试工作变得困难,且精度难以保证。

发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷,提供一种油气集输用单井流量计量装置。
其技术方案是:包括差压变送器、三通阀、取压件、锁紧螺母、传感器、管道,管道的上部设有开口,传感器的一端垂直插入管道的内部,传感器的另一端连接取压件,所述的取压件通过锁紧螺母固定在管道的上部开口处,取压件连接三通阀,三通阀的端部连接差压变送器,所述的传感器包括本体,本体呈锥形结构,本体的前端部为圆弧形锥头,本体的末端部为圆弧形锥尾,本体的前端的圆弧形锥头为迎流方向端,所述的圆弧形锥头上设有取压孔,本体的两侧设有取压孔。
所述的本体的内部为空心结构,本体的内部设有弧形内支架。
本实用新型的有益效果是:结构简单,测试准确,传感器形状如子弹头,符合流体动力学原理,能产生精确、稳定的差压信号,强度高、不渗漏、防堵塞,具有测量精度高、可靠性、稳定性好等优点,可测量气体、液体、蒸汽和腐蚀性介质等多种流体,适应各种尺寸的管道,应用于高温高压的场合。

附图说明
附图1是本实用新型的结构示意图;

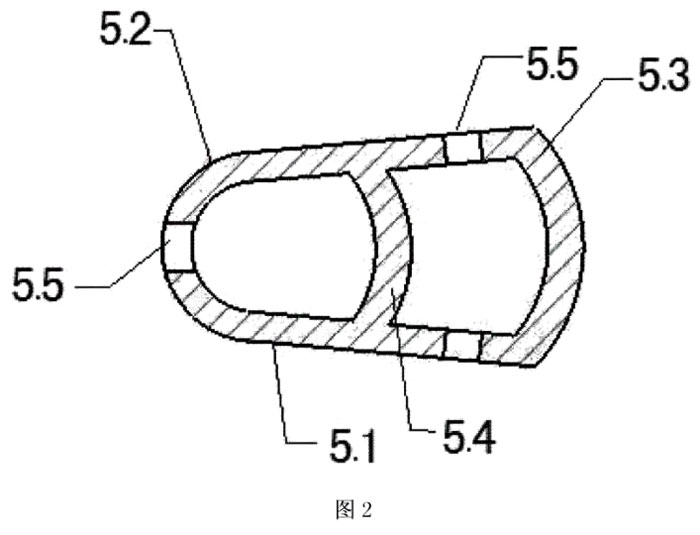

附图2是传感器的横剖面结构示意图;
上图中:差压变送器1、三通阀2、取压件3、锁紧螺母4、传感器5、管道6、本体5.1、圆弧形锥头5.2、圆弧形锥尾5.3、弧形内支架5.4、取压孔5.5。

具体实施方式
结合附图1-2,对本实用新型作进一步的描述:
本实用新型包括差压变送器1、三通阀2、取压件3、锁紧螺母4、传感器5、管道6,管道6的上部设有开口,传感器5的一端垂直插入管道6的内部,传感器5的另一端连接取压件3,所述的取压件3通过锁紧螺母4固定在管道6的上部开口处,取压件3连接三通阀2,三通阀2的端部连接差压变送器1,所述的传感器5包括本体5.1,本体5.1呈锥形结构,本体5.1的前端部为圆弧形锥头5.2,本体5.1的末端部为圆弧形锥尾5.3,本体5.1的前端的圆弧形锥头5.2为迎流方向端,所述的圆弧形锥头5.2上设有取压孔5.5,本体5.1的两侧设有取压孔5.5。
所述的本体5.1的内部为空心结构,本体5.1的内部设有弧形内支架5.4。
工作原理:在管道中插入传感器,当流体流过传感器时,在其前部圆弧形锥头5.2为迎流方向端产生一个高压分布区,在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对取压孔,圆弧形锥头5.2上设有取压孔5.5,本体5.1的两侧设有取压孔5.5,分别测量流体的全压力(包括静压力和平均速度压力)Pl和静压力P2。将P1和P2分别引入差压变送器,测量出差压△P=P1-P,△P映流体平均速度的大小,以此可推算出流体的流量。
本实用新型的有益效果是:结构简单,测试准确,传感器形状如子弹头,符合流体动力学原理,能产生精确、稳定的差压信号,强度高、不渗漏、防堵塞,具有测量精度高、可靠性、稳定性好等优点,可测量气体、液体、蒸汽和腐蚀性介质等多种流体,适应各种尺寸的管道,应用王高温高压的场合。
