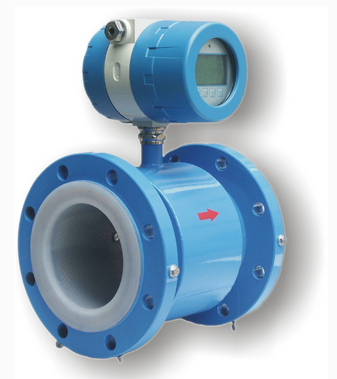

电磁流量计传感器接地的要求
发布日期:2017-11-19 20:30


由于电磁流量计传感器的输出信号很小,通常只有几毫伏。为了提高仪表抗干扰能力,电磁流量计输入回路中的零电位必须接地,以大地电位为零电位,这是传感器接地的充分条件。 接地不良或没接地线会导致外界干扰信号,导致 电磁流量计AD转换器采样出错,报错形式有:空管、信号为零或信号出现负值。
电磁流量计的接地要求有两个方面:
1.从电磁流量计的工作原理和流量感应信号电流的回路来分析,传感器和转换器的接地端必须与被测介质同电位。
    2.接地。以大地为零电位,减少外界干扰。一般情况下,工艺管道都是金属管,本身都是接地的,这点要求很容易满足。但是在外界电磁场干扰较大的情况下,电磁流量计应另行设置接地装置,接地线采用截面大于5mm2的多股铜线,传感器的接地线绝不能接在电机或其它设备的公共地线上,以避免漏电流的影响。接地电阻应小于10Ω。
a.电磁流量计的传感器在金属管道上安装(金属管道内壁没有绝缘涂层)。
b.电磁流量计的传感器在塑料管道上或在有绝缘衬里的管道上安装,传感器的两端应安装接地环、或接地法兰、或带有接地电极的短管。
使管内流动的被测介质与大地短路,具有零电位,否则,电磁流量计无法正常工作。
    因此,电磁流量计并不要求非单独设置接地装置不可,尤其是小口径电磁流量传感器,但单独设置接地装置有利于仪表的可靠运行。也就是说,对于电磁流量计的接地问题必须有一个正确的认识,要重视,但又不能盲目地过分强调。
希望以上内容对你有所帮助,如果您有任何问题欢迎随时联系我们。
