电磁流量计耐磨装置结构性能图文展示
发布日期:2018-06-12 09:14
电磁流量计背景技术
在对航道、湖泊、码头的疏浚中,为实现环保要求,目前对疏浚后产生的污泥通常采用浆化后形成泥、水混合物用管道进行输送至堆积地的方法。电磁流量计因其传感部分系一直通导管、内无任何可动部件、传感电极几乎和内衬齐平等特点,成为在安装于管道中进行计量的优选仪表
由于输送的污泥浆混有各种经破碎后的髙密度土、石灰石、风化岩、卵石等,尖锐且带有0.6~IMPa压力,故快速的流体导致对输送管道管壁磨损极为严重,连续工作一段时间就要更换(通常一个月左右),安装于管道中的电磁流量计也同样深受其累。从经济出发,电磁流量计不可能采用和输送管道一样作频繁更换的方式。如何提高电磁流量计的耐磨性,使之经久耐用就成为一个难题?
一直以来,生产厂采用流量计传感器内衬耐磨氯丁橡胶加厚、内衬聚氨脂橡胶加厚(耐磨相当于天然橡胶的十倍),甚至在耐磨橡胶上再加一层陶瓷工艺的办法等等以延长流量计使用时限,但效果都不理想。
电磁流量计耐磨装置内容
本装置的目的是克服现有技术中的不足,提供一种结构简单,成本低廉,更换方便,有效防止流量计磨损的电磁流量计耐磨装置
本实用新型的目的是通过以下技术方案实现的。这种电磁流量计耐磨装置,包括法兰,耐磨板,所述耐磨板垂直与法兰的端面,所述耐磨板为前后相拼接的两块,拼接处覆盖有一条搭板。
所述搭板与耐磨板中处于流量计管体上游的一块相焊接。
所述耐磨板厚度为2m-5mm
所述耐磨板厚度为3m。
所述耐磨板为不锈钢板
所述耐磨板的外径弯曲度和需配套的流量计管体内径相符,耐磨板弯曲后的高度低于感应电极有5mm-10mm。
所述法兰上设有用于和需配套的流量计管体固定的螺钉孔
本实用新型的有益效果是:由于不锈钢不吸收磁场磁力线,法兰和流量计法兰连接相当于接地,因此耐磨装置既没有减弱感应电动势的输出,也没有形成新的干扰源,所以对电磁流量计的工作没有影响,经浙江省疏浚工程有限公司多年来数十台的电磁流量计采用,效果理想。该耐磨装置结构简单,成本低廉,更换(增添)方便,理论上材质只要不是铁都可以,但以不锈钢最为合算。该耐磨装置也可用于采矿作业和其他一切有液固两相体的管道电磁流量计测量应用中。
图文解析具体实施方式

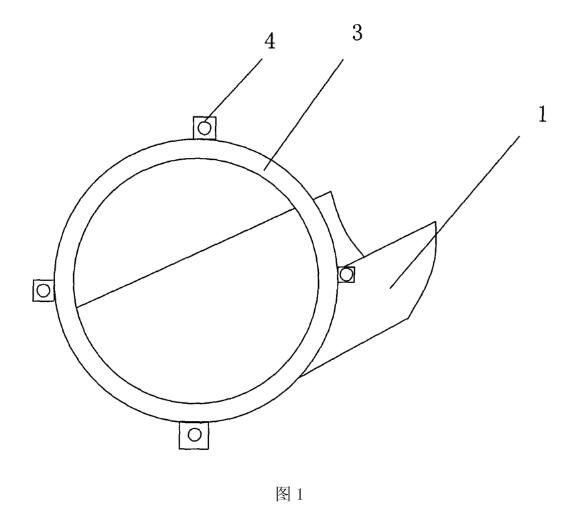

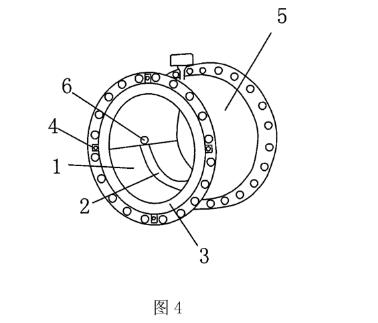

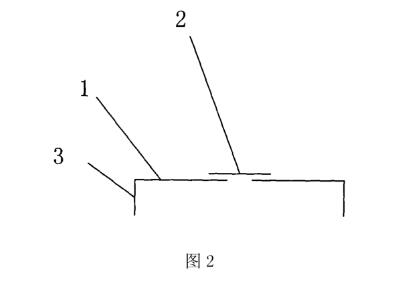

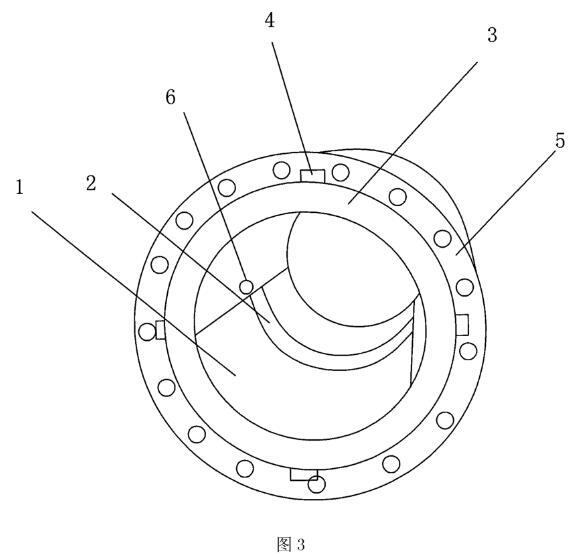

下面结合附图和实施例对本实用新型做进一步描述。虽然本实用新型将结合较佳实施例进行描述,但应知道,并不表示本实用新型限制在所述实施例中。相反,本实用新型将涵盖可包含在有附后权利要求书限定的本实用新型的范围内的替换物、改进型和等同物参见图1至图4所示,本电磁流量计耐磨装置由相向的两块弯曲带法兰3的耐磨板1组成,耐磨板1为不锈钢板,厚3mm,其外径弯曲度和需配套的流量计管体5内径相符,和衬胶紧贴,耐磨板1弯曲后的弧度高须低于感应电极6有5mm-10mm。,相连的法兰3材质也为不锈钢,厚度无要求,直径和需配套的流量计管体5一致,法兰3用螺钉孔4固定在电磁流量计管体5的法兰上。弯曲的耐磨板1和法兰3用氩弧焊焊接在一起,在其中一块弯曲的耐磨板1上再加焊一块弯曲的搭板2,使污泥浆流经耐磨板1时保证不发生停留和沉淀。本实用新型的耐磨板1不做成单一整体,做成左右两半,主要是考虑这样做工艺制作简单,容易和流量计衬胶紧贴不产生空隙,做成两半拆装也方便,由于不锈钢不吸收磁场磁力线,法兰3和流量计管体5法兰连接相当于接地,因此本实用新型的电磁流量计耐磨装置既没有减弱感应电动势的输出,也没有形成新的干扰源,所以对电磁流量计的工作没有影响该电磁流量计耐蘑装置结构简单,成本低廉,更换或增添方便,理论上材质只要不是铁都可以,但以不锈钢最为合算。该电磁流量计耐磨装置也可用于采矿作业和其他一切有液固两相体的管道电磁流量计测量应用中。
