1.一种无源智能电磁流量计,其特征在于:包括流量测量回路,与流量测量回路分别相连的励磁线圈、感应电极、电池。
2.根据权利要求1所述的无源智能电磁流量计,其特征在于:励磁线圈的励磁方式为间歇式励磁,励磁频率为1/15~1/30赫兹
3.根据权利要求1所述的无源智能电磁流量计,其特征在于:还包括GPRS数据传输终端,⊕PRS数据传输终端通过RS485通讯接口与无源智能电磁流量计相连。
传统电磁流量计采用220VAC或2VDC电源供电方式,在安装使用时必须要进行电源布线,而在很多场合例如水行业中流量测量点较分散且距离电源较远,具有很高的布线成本。另外,调查发现很多水厂的供水管网经常存在用水单位人为恶意断电情况,给供水单位造成了极大的经济损失。
内容
本实用新型的目的是克服现有技术产品的缺陷,提供一种采用电池组供电,节省布线费用的无源智能电磁流量计。本实用新型是这样实现的:一种无源智能电磁流量计,其特征在于:包括流量测量回路,与流量测量回路分别相连的励磁线圈、感应电极、电池。将传统流量计预留给外部电源的接口直接与流量计的内置电池组相连,由电池组提供流量计内部的流量测量回路的工作电源。流量测量回路给励磁线圈通电产生磁场,感应电极用来测量流体通过产生的感应电动势,并将检测到的电动势信号传递给给流量测量回路,流量测量回路对此信号进行分析处理得到流量信号,并可通过显示屏显示数据。
励磁线圈的励磁方式为间歇式励磁,励磁频率为1/15~1/30赫兹006还包括GPRS数据传输终端,GPRS数据传输终端通过RS485通讯接口与无源智能电磁流量计相连,GPRS数据传输终端将流量数据进行封装打包后通过移动基站发送至INTERNET网络,用户通过固定IP寻址方式访问 INTERNET获得数据,使得远程监控流量数据成为现实本实用新型的有益效果是:无需外接电源,采用电池组供电,节省了布线费用、避免了人为恶意断电造成的经济损失;采用间歇励磁,降低功耗,功耗小于3W,能够保证内置电池长期稳定使用,并在电池电量低时发出报警,提醒用户及时更换电池。

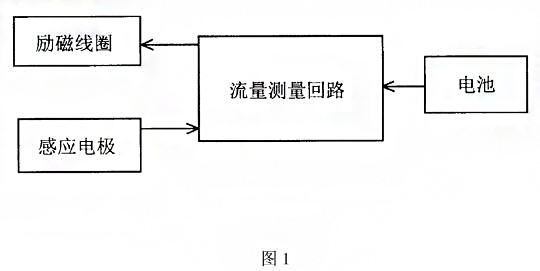

本实用新型结构原理示意图。
无源低功耗电磁流量计具体实施方式
下面结合附图对本实用新型的具体实施方式作进一步的详细说明,以使本**的技术人员在阅读后,能够进一步地掌握和理解本实用新型的结构特征。
根据图1,本实用新型包括流量测量回路,与流量测量回路分别相连的励磁线圈感应电极、电池。将传统流量计预留给外部电源的接口直接与流量计的内置电池组相连,由电池组提供流量计内部的流量测量回路的工作电源。流量测量回路给励磁线圈通电产生磁场,感应电极用来测量流体通过产生的感应电动势,并将检测到的电动势信号传递给给流量测量回路,流量测量回路对此信号进行分析处理得到流量信号,并可通过显示屏显示数本实用新型安装在测量管道上,流体需保证满管。流量测量回路以1/15赫兹的频率给励磁线圈通电,励磁线圈得电,产生磁场,流体通过切割磁感线产生感应电动势,感应电极感应该电动势的大小并将信号传递给流量测量回路,流量测量回路对该信号进行处理后得到流量信号并显示。
无源低功耗电磁流量计配备GPRS终端时能够组成远程数据采集网络,方便计量数据的集中与管理。GPRS数据传输终端通过RSA85通讯接口与无源智能电磁流量计相连,GPRS数据传输终端将流量数据进行封装打包后通过移动基站发送至 INTERNET网络,用户通过固定IP寻址方式访问 INTERNET获得数据,使得远程监控流量数据成为现实。本实用新型励磁线圈采用超低功耗设计,励磁方式采用间歇式励磁,使得功耗小于3W,保证了电池能够长期稳定使用。
