实地操作如何正确更换和安装流量计?
发布日期:2018-11-22 15:29
实地操作如何正确更换和安装流量计
更换安装流量计前要做的准备
、准备工作
1.穿戴好劳保用
2.准备工具、用具、材料。
校对好的流量计一块,300mm活动扳手2把,F扳手把,200m螺丝刀1把,钢丝刷1把,三角刮刀1把,划规1把,300mm钢直尺1把,剪刀1把,10mm,石棉板一张,润滑脂(黄油)一袋,棉纱,毛毡2张放空桶一个,笔一只,纸一张。

更换安装流量计前要做的事项
、操作步骤

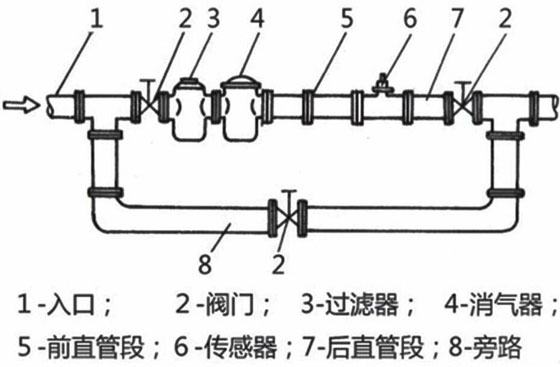

(一)倒流程,放空:
1.打开流量计的旁通阀门。
2.关闭流量计的进、出口阀门
3.打开放空阀和排污阀,放掉管线内的残余流体泄压。
(二)记流量计底数
4.把流量计底数记在纸上。
(三)拆卸流量计
5.正确使用扳手拆卸螺栓,检査保养并摆放整齐。
6.折下流量计主体放在毛上
(四)安装流量计
7.清理法兰,量尺寸,剪垫子,抹黄油,安装垫子。
8.按要求摆放流量计
9.对角紧固螺栓,安装流量计
(五)倒流程试压
10.关放空阀,倒回原来生产流程
11.依次开流量计的出口阀门、进口阀门关旁通阀门,试压。
(六)清理现场
12.清理现场,收回工具

三、正确更换和安装流量计操作要点详解
(一)各种工具的正确使用
1.F扳手使用时开口方向正确,防止掉落伤人。按要求使用活动扳手上卸螺栓要求使用钢直尺,读数准确。
(二)倒流程顺序
1.拆卸流量计前:1)打开旁通,2)关流量计进口阀,3)关流量计出口阀
2.安装好流量计试压前:1)关闭放空阀,2)开流量计出口阀,3)开流量计进口阀,4)关闭旁通阀
(三)制作法兰垫片
1.用钢直尺量出流量计链接法兰密封的内、外圆直径,计算出半径,如图2(a)所示
2.在石棉板上确定圆心,用规划分别在石棉板上划出法兰垫片内外圆和长约5cm的操作手柄如图2(b)所示

3.用剪刀剪出法兰垫片,并剪出操作手柄,如图2(c)所示
(四)拆卸流量计
1.拆卸流量计两侧法兰紧固螺栓时,先拆法兰下螺栓,再拆上螺栓。
2.用撬杠对称撬动流量计两侧法兰间 隙,使流量计主体与两侧法兰活放在毛毡上。
3.用三角刮刀刀面清理管线上的两个法兰端面,
4.用钢丝刷流量计连接螺栓清理乇净,在螺栓清理干净,在螺纹部位涂上黄油,整齐摆放。
(五)安装流量计
1.把新流量计主体与管线法兰对正,穿上螺栓,带上螺母,法兰侧下部留部分螺栓以备加法兰垫片
2.法兰垫片两侧均匀涂上黄油
3.用撬杠对称撬开法兰间隙,手持法兰片放入法兰正中央,撤去撬杠的用力
(五)安装流量计
4.将留出的法兰连接螺栓穿入法兰螺孔,用手依次带紧螺母。
5.流量计两侧法兰与管线法兰对正后,用扳手对称均匀紧固法兰螺
6.关闭放空阀,打开流量计的出口阀门,缓慢打开流量计的进口阀门试压,确认不渗漏,全开进口阀门。关闭旁通阀

四、正确更换和安装流量计注意事项
拆下的流量计必须放在毛毡上,防止碰伤和沾上赃物
2.制作法兰垫子应边缘整齐,无缺肉,无毛刺无撕裂,内外圆同心。
3.法兰密封面应处理干净,平整无杂物
4.紧固法兰螺栓时用力均匀,使法兰这间保持端面的平行

5.撬杠撬动法兰间隙时严禁损伤法兰密封面。
6.试压时应不漏不渗

五、现场安全要求
1.拆卸法兰螺栓时,应先拆卸法兰下部螺母放净的余液喷出伤人
2.正确使用剪刀和三角刮刀,以免刀刃或刀尖划伤人
3.使用扳手紧固螺栓时,要拉动板手,而不要推动扳手,防止扳手滑脱伤人
4.开关阀门时,人应侧身操作避免丝杠飞出伤人
