插入式电磁流量计
发布日期:2018-05-18 07:14

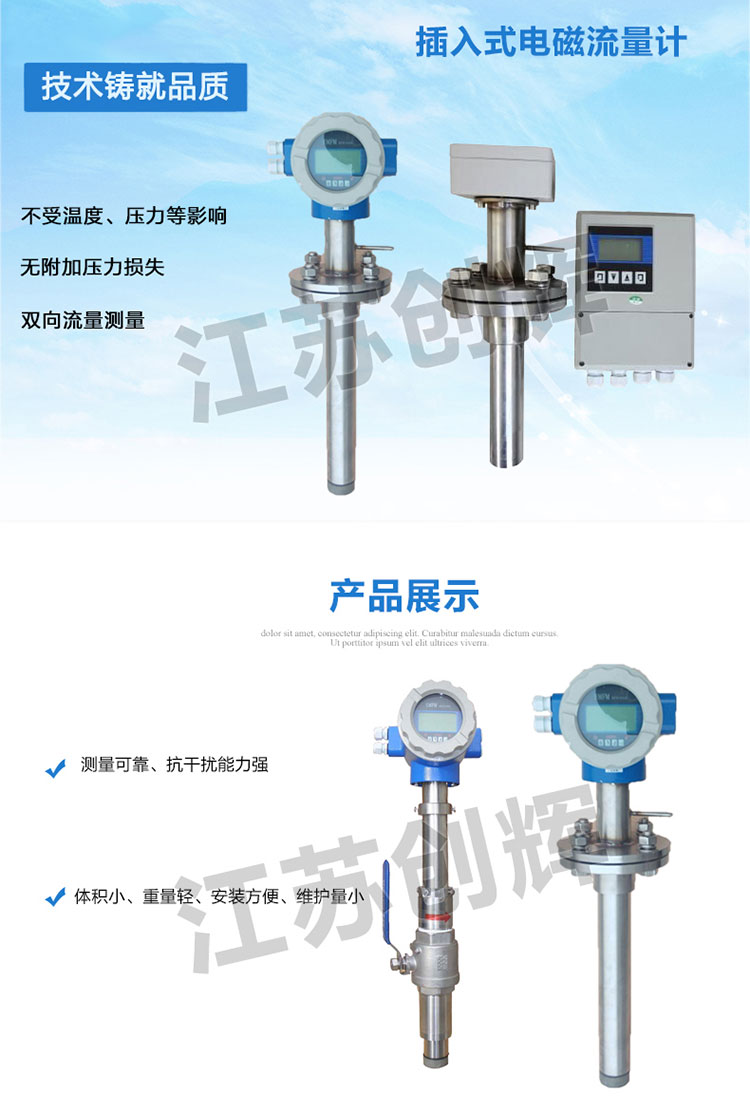

插入式电磁流量计



















































概述:

插入式电磁流量计是一种测量导电流体体积流量的感应仪表,本公司生产的HHCD型插入式电磁流量计是在管道式电磁流量计基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上,针对管道式电磁流量计在大管道上安装困难、费用大等缺陷,根据法拉第感应定律的原理,用电磁方法通过测量流体的平均速度,从而获得流体的体积流量。特别是采用了带压开孔,带压安装技术后,插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研制成功,为流体流量的检测提供了一种新的手段。

 工作原理:

传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用一个长杆将一个小的电磁流量传感器插入到被测量管道中规定的位置,导电流体垂直流过传感器的工作磁场时(转换器向传感器提供励磁电流时,在励磁线圈构成的励磁系统中便产生工作磁场),相当于导体在磁场中作切割磁力线运动。根据法拉第感应定律可知,在导体的两端产生感应电动势。此感应电动势由接触流体的一对电极来检测。

特点:

◆ 传感器内无活动部件,结构简单,工作可靠。

◆ 插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

◆ 测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于20μs/cm)等物理参数变化的影响。

◆ 传感器几乎无压力损失,能量损耗极低。

◆ 采用先进的低频方波励磁。零点稳定,抗干扰能力强,工作可靠。

产品细节:



①.大屏幕液晶背光显示,在强光和无光情况下均可清晰读数

②.语言可显示中文和英文

③.液晶屏显示顺时流量、累积流量、各种报警功能

④.一体化表头抗干扰能力强





①.4-20mA、1-2000HZ频率输出和RS485、Modbus、HARTA通讯协议

 ②.220V AC、24V DC供电

结构分类:



一体型电磁流量计:转换器与传感器直接装配成一个整体,不可分离。常用于环境状况较好的现场。



分体型电磁流量计:转换器通过一根专用电缆与传感器组成一台产品,传感器安装在现场,转换器安装在条件较好的场所。常用于环境较差的地方,如井里,高温旁,人员不便到达的地方。

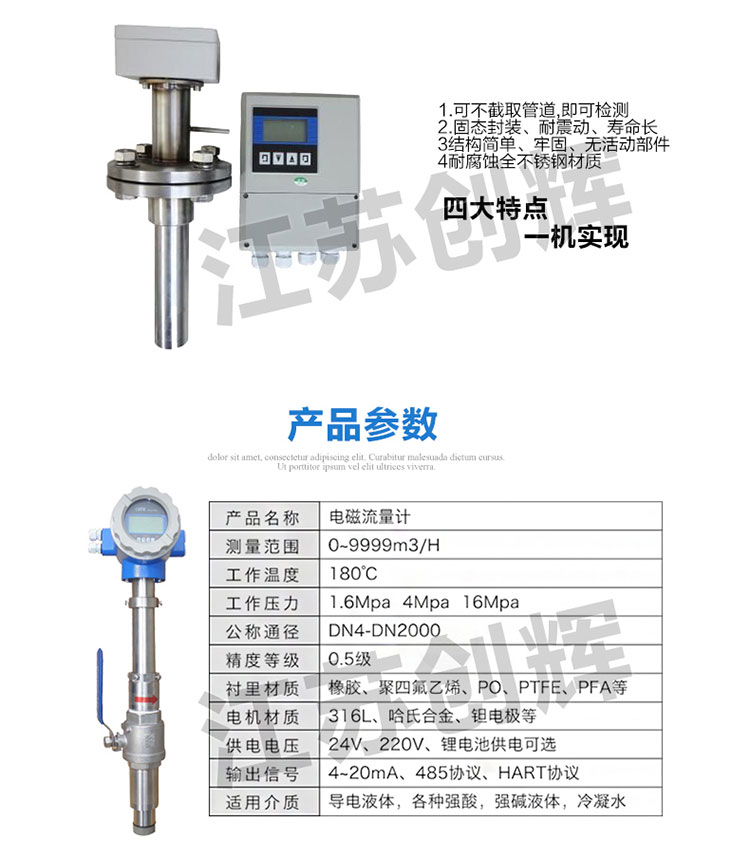

 产品参数:

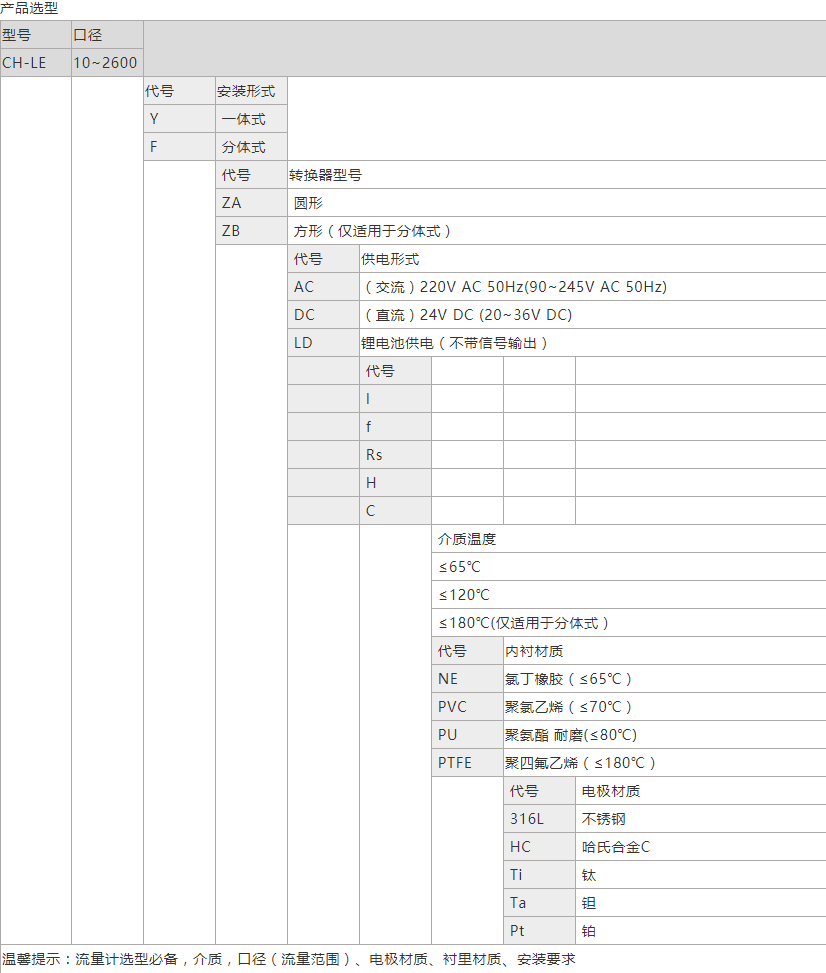

电极的选择:

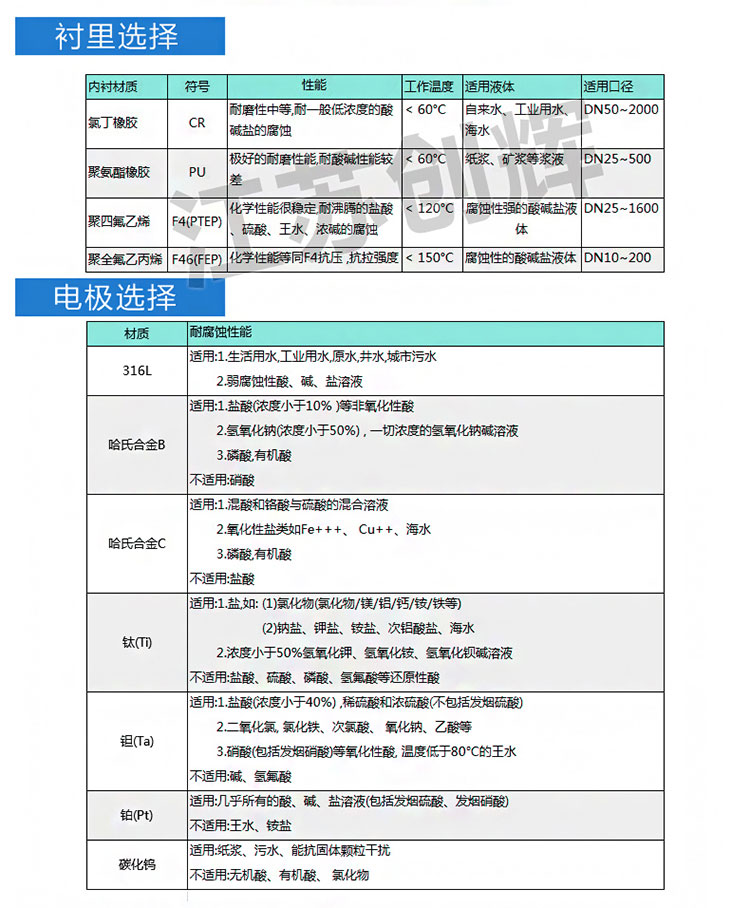

衬里材料表:



流量范围确认:

 一般工业用电磁流量计被测介质流速以2-4m/s为宜,在特殊情况下,最低流速应不小于0.2m/s,最高不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分摩擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

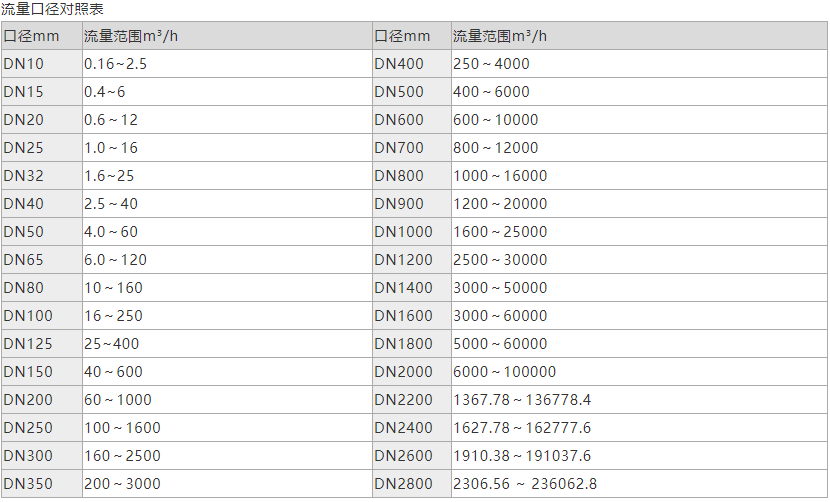

流量表:

选型须知:

  1. 实际最高工作压力必须小于电磁流量计的额定工作压力。
  2. 最低工作温度和最高工作温度必须符合流量计规定的温度要求。(详见参数表)
  3. 从经济性考虑,可以选择适当的流速所对应口径的流量计。(详见流量范围表)
  4. 根据测量的目的,功能来选择适当的精度等级。
  5. 根据介质的腐蚀性、磨损性和温度来选择适当的衬里材料。
  6. 根据安装场合的要求和环境,合理选择使用一体型电磁流量计还是分体型电磁流量计。

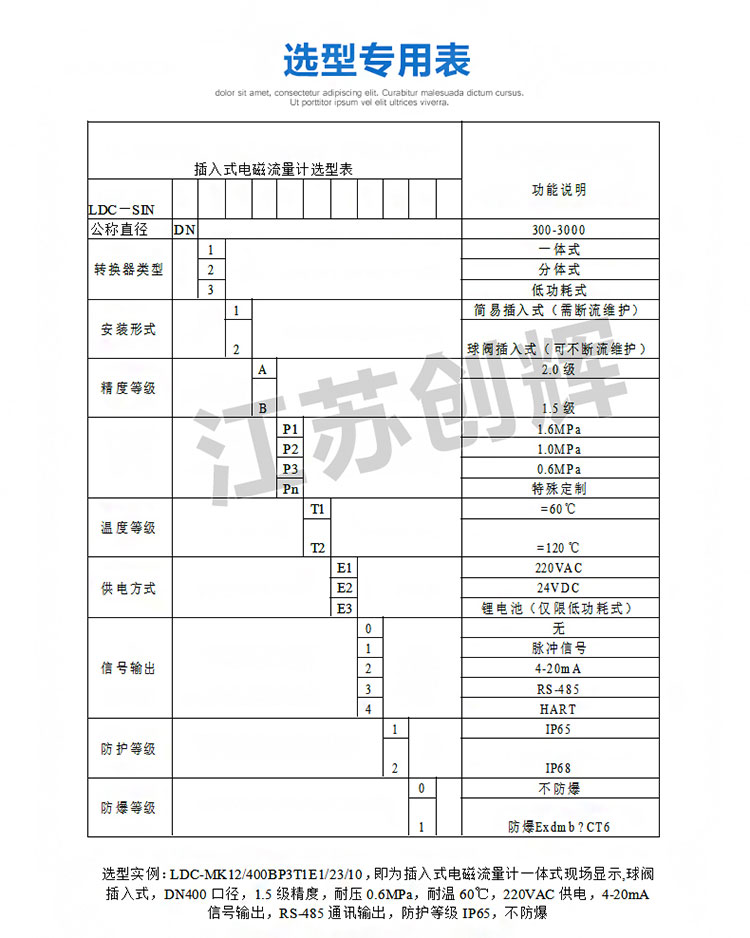

具体选择如下表:



安装要求:

安装环境的选择

①应尽量远离具有强场的设备,如大电机、大变压器等。

②安装场所不应有强烈的震动,管道固定牢靠。环境温度应变化不大。

③安装环境应便于安装和维护。

安装位置的选择

①安装位置必须保证管道内始终充满被测流体。

②选择流体流动脉冲小的地方,即应远离泵和阀门、弯头等局部阻力件。

③测量双相(固、液或气、液)流体时,应选择不易引起相分离的地方。

④应避免测量部位出现负压。

⑤被侧管道直径或周长容易测量,并且椭圆度应较小。

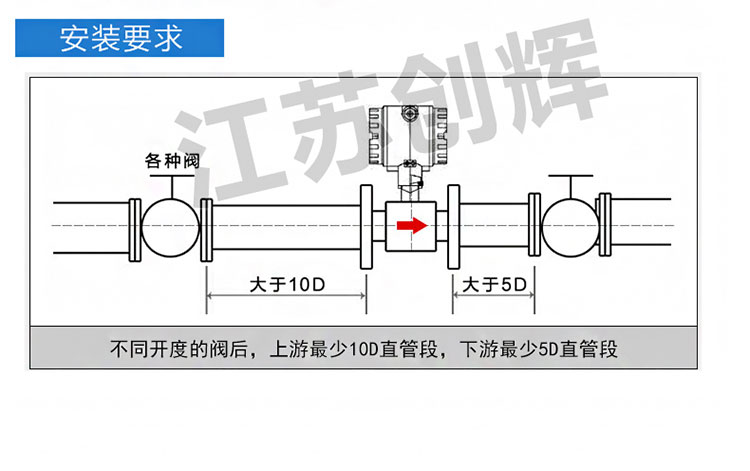

直管段长度

 传感器安装管道上游侧直管段长度应大于或等于10D,下游侧应不小于5D(D为被测管道通径)

流量控制阀门和调节阀门

流量控制阀门应安装在传感器上游侧的被测管道上,流量调节阀门应安装在传感器下游侧。测量时,通常流量控制阀门应处于全开状态。
