潜水型电磁流量计的特点及工作原理
废水排放,一般采用渠道形式或自然流非满管排放。在明渠流量的测量中,常用堰式和槽式流量计。由于使用性能上的局限性,近年来又发展了若干新型仪表。其中,潜水型电磁流量计是一种新颖的、理想的测量明渠渠道液体流量的流量计:

一、特点与原理
潜水型电磁流量计是由电磁流量变送器与电磁流量转换器配套组成,根据法拉弟电磁感应原理制成的。它可用来连续测量明渠及未满管道中导电液体(电导率在10~10-s/cm范围内)的体积流量潜水型电磁流量计除具有一般电磁流量计的优点外,还有以下特点潜水型电磁流量转换器提供了**的低频三值矩形波励磁方式具有较强的抗干扰性能,零点稳定,结构简单,使电磁流量计的使用性能大大提高。同时,对上.下游水路直渠段要求低,变送器完全浸没在水中,占地非常小。流量计测量范围宽,而且容易改变范围。

根据法拉弟电磁感应原理,当导电液体沿测量管在磁场中作与磁力线垂直方向运动时,导电液体切制磁力线而产生感应电势。在与测量管轴线和磁场磁力线相互垂直的管壁上,安装一对检测电极,检测此感应电势,即求得流量。变送器通过与外壳相连的平板法兰安装在带孔的闸板上闸板拦断渠道的水流,迫使水流只能从潜水型电磁滮量变送器中流过整个变送器则完全浸在水中。流经变送器测量管的流体的平均流速,由带孔闸板节流引起的水位差转换而得。在流量较大而又不能用较大口径变送器时,为了避免水位差过大,可以用分流模型来扩大流通能力。分流模型的外形尺寸与变送器完全相同当分流模型与变送器联用时,实际流量为一台变送器测得的流量乘上倍数n+1(n为分流模型个数)由于潜水型电磁浇量计工作时,流体流动状况属于淹没孔口出流,因此,流过流量计液体的流速,仅取决于闸板前后的液位差,与流量计和分流模型在闸板上的安装位置无关。

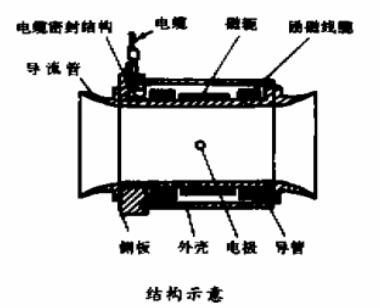

二、结构
潜水型电磁流量变送器外壳完全采用硬聚氯乙希型材,用塑料熔接密封,从而实现水密封结构,工作可靠。与被测液体接触的零件,如电极、紧固螺钉等均选用lCr18Ni9Ti耐酸钢制成,电缆线选用船用电缆。这些零部件材料均耐酸.碱,适用于一般的排放废水。?潜水型电磁流量转换器主要由前置放大,主放
大,采样.直流功放电压/电流转换等单元组成。全部电气零件安装在一块钢制的底板及两块印刷线路板上。松开紧固螺钉,利用侧板架就可将整个机芯拉出,主印刷线路板可以转动,便维修。外壳及电缆线引出端有垫圜密封。外壳底部有4个底脚,可实现墙挂式安装,也可安装在仪表架上。

三、安装
按服渠道断面的形状,制作合适的带孔板。将潜水型电磁流量变送器及分流模型用不锈钢螺栓(加密封垫圈固定在闸板上。闸板必须截断水路,不得有泄漏现象,以确保水流完全从变送器中通过。单台变送器安装时,变送器上游应有5倍管径以上的直渠段。变送器和分流模型并用时,上游应有5倍渠宽直渠段。由河渠流入管道的流量测量、从管道排放等均可使用潜水型电磁流量计。使用过程中运行良好,取得满意的效果。
