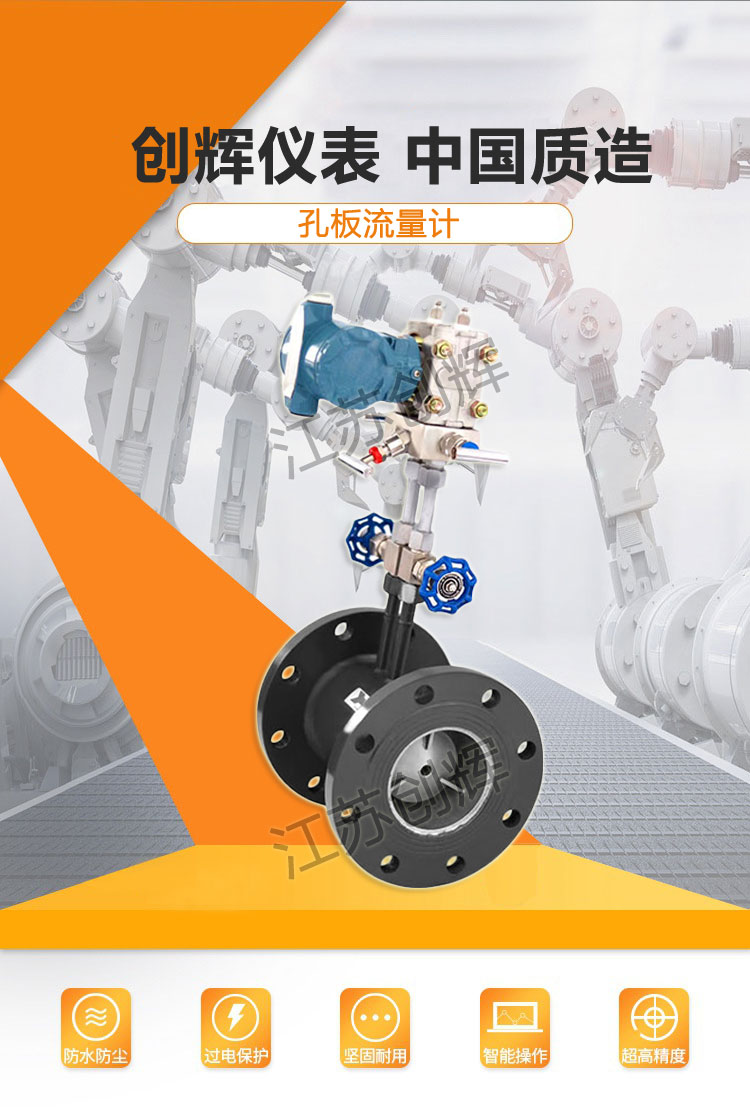

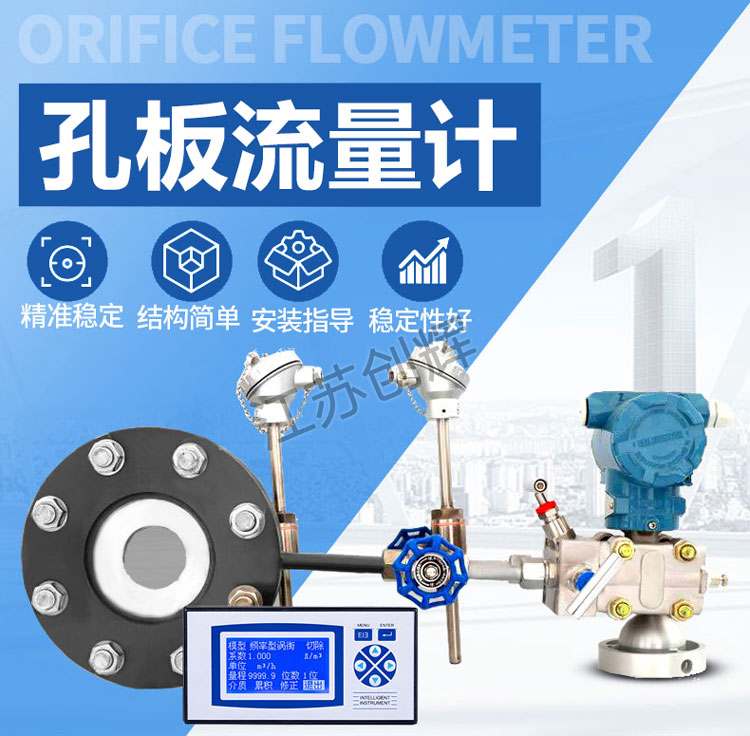

孔板流量计
孔板流量计
  • 产品名称

    孔板流量计

  • 产品型号

    CH-LG

  • 公司名称

    江苏创辉自动化仪表有限公司

  • 免费热线

    15358667860

  • QQ报价

    点击咨询

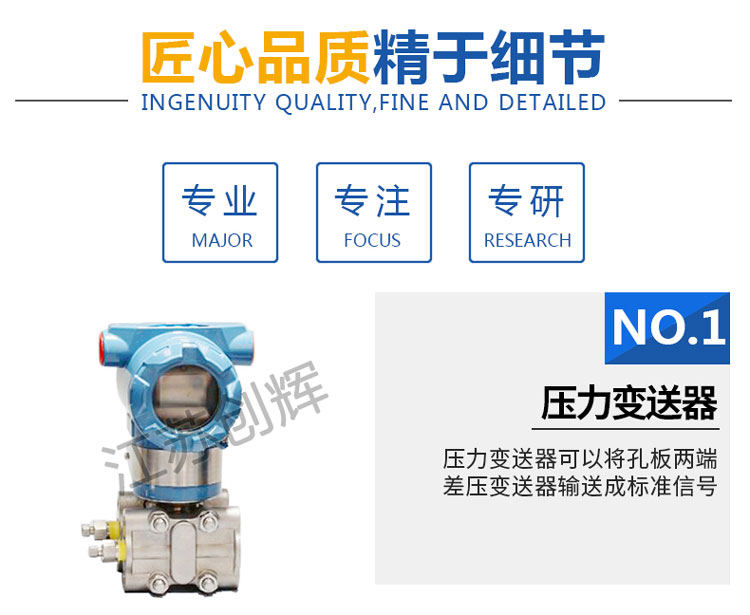

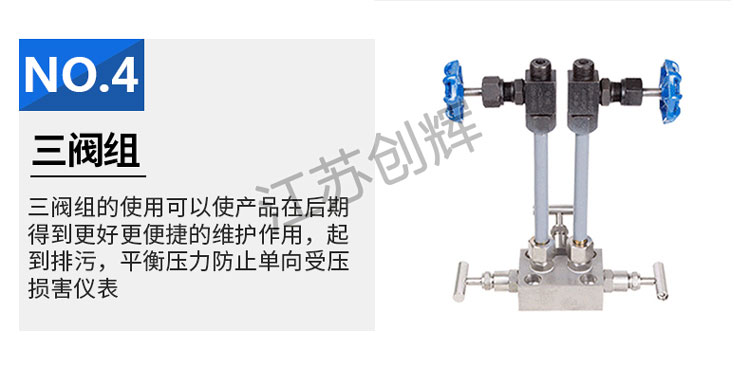

  CH-LG孔板流量计大多数情况下不同于传统的节流装置,它具备新一代差压稳定系统,能够在差压变化的情况下保证0.05%的精度去测量流量,这也是差压式孔板流量计畅销市场的主要原因。如果说孔板流量计是流量仪表测量中的一个小黑马,那么差压式孔板流量计就是流量仪表行业的黑科技代表,因为无论从外观和组合复杂程度上来说,差压式孔板流量计都是比较复杂的。该流量计的结构也不简单,要配齐差压变送器、三阀组、表弯、多孔法兰焊接等,如果其中一项做的不好,那么合成时候就会影响其测量精度。
仪表概述:
   差压式孔板流量计具有结构简单,维修方便,性能稳定,使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06。

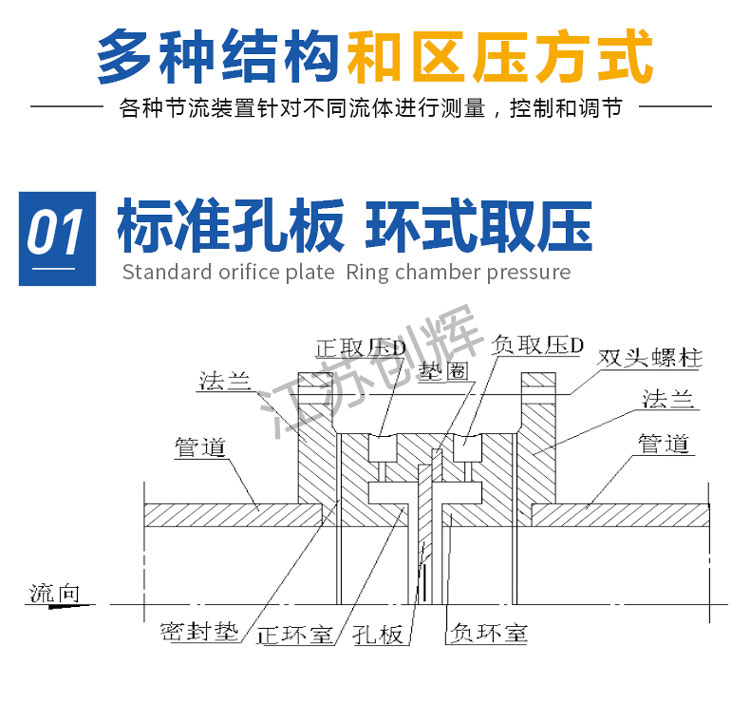

原理及结构:
   充满管道的流体,当它们流经管道内的流量孔板时,流速将在流量孔板的节流处形成局部收缩,从而使流速加快,静压力降低,于是在标准孔板前后便产生了压力降或叫压差,介质流动的流量愈大,在流量孔板前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。
