流速非对称分布对电磁流量计测量结果的影响

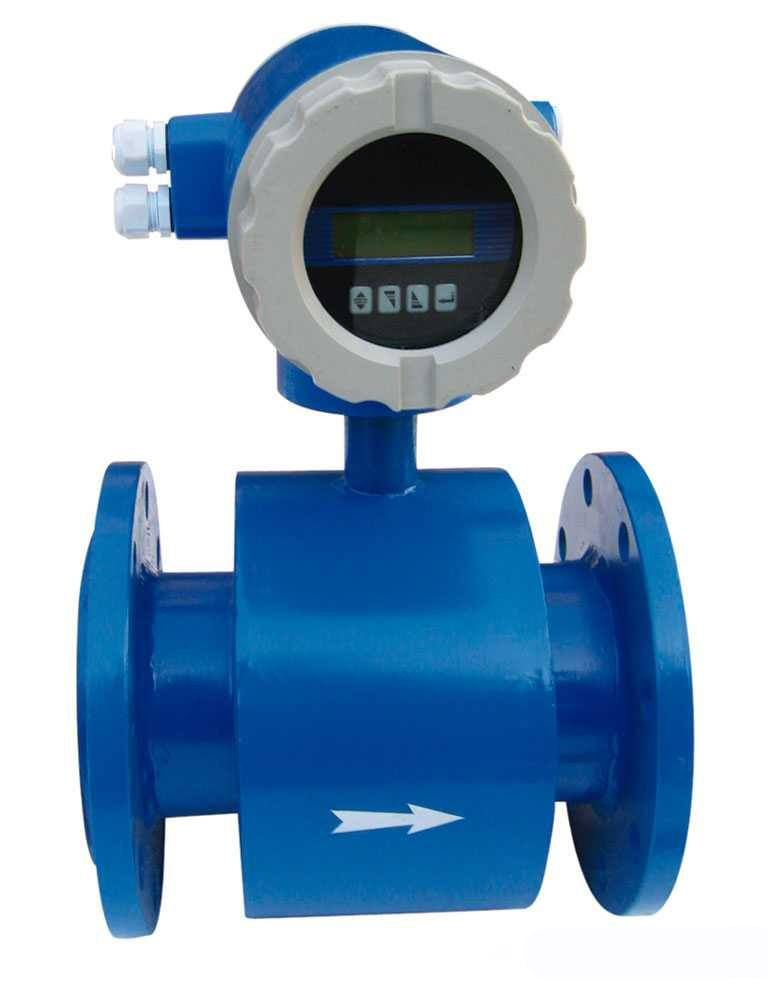

电磁流量计因其具有结构简单、测量范围大、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响等独特的优点,被**应用于石油、化工、造纸、给排水等工业领域中,用来测量各种导电流体介质的体积流量。在实际应用中,常常出现电磁流量计测量误差远远大于其出厂的准确度等级的情况。造成其精度下降的原因较多,其中流体流速非对称分布是常见的原因之一。

1.流速非对称分布对电磁流量计测量结果的影响
造成流速非对称分布的原因,所谓流速非对称分布就是速度剖面出现非轴对称的偏流现象。造成流速非对称分布的原因很多,常见的有流体流经弯头、突变管、阀门等阻流件后,流场就会发生畸变或产生气泡、旋转流。为了说明流速非对称分布对电磁流量计测量带来的误差,实验者在水流量标准装置上用DN50、DN65以及DN80三个不同的台位对DN65的电磁流量计进行了检定,来模拟突变管对电磁流量计测量带来的误差,得到数据。

2.结论
通过对实验数据的对比可以看出:①实验用的电磁流量计实际误差为1.03%,当管道口径(DN50)小于流量计口(DN65)径时,流量计的测量误差为3.305%,比实际误差大;当管道口径(DN80)大于于流量计口径(DN65)时,流量计的测量误差为0.347%,比实际误差小;②假设以电磁流量计实际误差为数轴原点,当管道口径(DN50)小于流量计口(DN65)径时,电磁流量计测量误差位于原点右侧:当管道口径(DN80)大于流量计口(DN65)径时,电磁流量计测量误差位于原点左侧;③当管道口径(DN50)小于流量计口(DN65)径时,对电磁流量计的重复性有一定影响;当管道口径(DN80)大于流量计口(DN65)径时,对电磁流量计的重复性基本没有影响。为了避免流速非对称分布给电磁流量计的测量带来误差,流量计的安装位置尽可能远离弯头、阀门等阻流件避免使用突变管,安装时要保证流量计上游5-10倍管径的直管段,管道、流量计及密封件内径相同且同轴。当流过电磁流量计的流体流速为对称分布时,测量结果将是准确可靠的。
