一、电磁流量计测量原理及构造

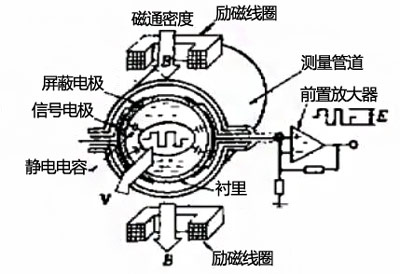

无电ji式电磁流量计原理如图所示。当导电性液流过与流动方向垂直的磁场(测搬管道)时根据法拉第电磁感应定律,就会产生与平均流速旼正比的感应电动势E。这一电动势用一对信号电ji检测,该电ji放置在(不接触流体,称无电ji)与流动方向及磁场方向垂直的测量管村里外壁上。测得流量信号经转换放大后、即作为流体的体积流量。这个电动势用下式表示,即与平均流速成正比:
E=KBdv
式中:K一系数;B一磁通密度;d一检测器内径(测量管道内径)v**体的平均流速。
该无电ji式电磁流量计与电ji式电磁流址计的不同点,是它的信号电ji设置在村里的外表面上,流体与电ji通过树里隔离,不与流体直接接触:由于村里的隔离作用,在流体与电ji之间形成很小的静电电容,流体产生的电动势通过信号电ji和流体间的静电电容耦台,从而实现了非接触检测。由于静电电容很小(在数PF~数十PF之间),信号源阻抗ji高,雨易于受到外来杂波及潏电流的干扰。另外,还能引起寄生电容造成的信号衰减和杂波的发生。为了防止这些不良现象,在信号电ji周围采取屏敝措施,采用密封驱动的方式,使两者问电位,这样就抵消了寄生电容的影响,提高了抗干扰的能力。再则,在检测器内设置前置放大器,通过进行阻抗变换,减轻了传输线对变换器的响:前置放大器的电源由励磁电路的电压供给,使检测器与变换器的对接与过去的电ji式电磁流量计相匹配。
二、主要性能
无电ji式电磁流量计在工艺方法、口径范围及导电率等方向比过去都有所改善,其主要性能如下
1.检测器(测量管道)有25、40、50、80、100mm五种视格的口径。
2.测量精度为土1%FS。
3.测量流量范围(经流速换算)zui小可测1m/s、zui大可测10m/s,
4.测量流体的温度范問一20~120C。
5.测量流体的压力98KPa~2MPa。
6.可测定的流体导电率在5u/m以上。
7.输出的流量信号电流DC4~20mA。
8.负载电阻0~600欧姆。
9.脉冲信号:换算脉冲电路、晶体触点:脉冲频率カ1/h~1000/s,脉冲宽度为100m、或者0.5ns
10.具存並距离蓝及切换违择等通信功能。
11.防水构造:ISC0920耐水型。
12.主要部件的材质:控测器里采用化陶瓷材料,外壳保用不锈钢或碳素钢制造,变换器采用耐腐蚀的铝台金外壳。
13.使用电源电压AC100v或AC110v、50/60Hz,功率消耗约20VA
三、特点
1.适于泥浆混入型流体,测流体中含有泥浆时电ji式流量计由于电ji与流体接触、流动的泥浆将会冲击电ji,加之电解作用、会产生杂波。影响磁电流的频率,要从根本上改善和抑制接触液体产生的杂波是困难的。无电ji式的电磁流量计由于电ji不接触流体,所以能从根本上解决电位变化引起的杂波,达到稳定测量的目的。
2.适于低导电性流体。无电ji电磁流量计由于利用静电电容检测电动势,信号源具有ji高的阻抗。检测器内设置了具有高输入阻抗的前置放大器、为此、信号衰减被控制到了zui小限度。其结果,即使对阻抗高的低导电性流体,也可稳定测量。电ji式电磁流量计.被测流体导电率下限值在300~500us/m,而无电ji式电磁流量计zui小可测定5us的流体,大约改善了2位数即使是导电率1的纯水都可以测定。
3.适于附誉性流体。在测定附着性流体时,过去电ji式电磁流量计的电ji表面容易附着物质,使输出出现偏差而不稳定。特别是绝缘附着物更会影响测定的精度,而无电ji式的电磁流量计,绝缘性附着物不影啊流体与信号电ji之间的静电电容,可稳定测量。另体,电ji式电磁流量计,在附着性物质的导电率很高时,会产生电动势短路现象,同詳也会使输出电流降低,影响测量精度,
4.接蝕流体部分可靠性高。电ji被里材料严格密封,形成与液体隔离的状态,所以不存在被腐蚀及磨擦损耗,也从根本上解決了泄漏电流损耗问题。另外接触液体部分的村里采用了高性能材料:电磁流量计采用了高纯度的氯化铝陶瓷作为村里,具有强度高、耐腐蚀、耐磨损的优点。无电ji式电磁流量计与过去电ji式电磁流量计比,扩大了应用领域,提高了性能和测量精度。它的出现将会取代电ji式电磁流量计。
