1.液位报警器的结构原理
计量罐在工作中易发生液位高或超低、冒罐、烧损打油泵等事故,不仅造成设备损坏,而且使油品大量跑损,污染环境,造成及大的经济损失和社会影响。为避免计量罐液位高或超低、冒罐等事故发生,在

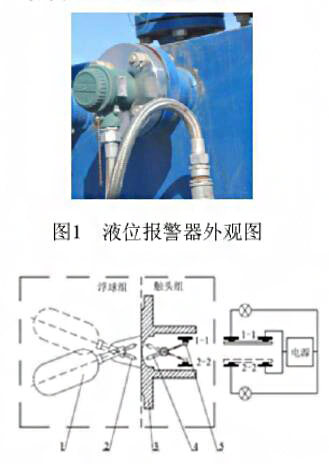

计量罐上安装高、超低液位报警器,当罐内液位达到报警高度时提醒操作人员注意安全,及时消哙事故隐患。垣平1井作为大庆油田公司一口重点井,试采公司购进2台密闭式计量罐以满足试油工作的顺利开展。UQK01-dICT型液位报警器作为计量罐上的报警仪器在液位监控过程中起到了预期效果。UQK-01dICT4型浮球液位报警器(如图1)由互为隔离的浮球和动触头两部分组成。(如图2)
2.液位报警器的安装及自动报警分析
2.1安装要求

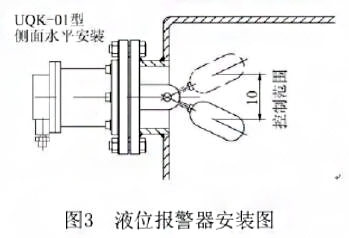

UQK-01-dICT4型液位报警器为水平方向安装,便于报警装置的调试和维护。安装时出线螺孔须向下,外壳采用标准凸面安装法兰,如图3。
2.2液位自动报警分析
计量罐的两个计量仓室均设置有高液位和超低液位UQK-01-dICT4型液位报警器,如图4.高低液位报警器与原油传输泵的操作控制柜上(如图5)的高低液位指示灯相连,实现了计量罐高低液位报警指示和低
液位连锁停泵。
2.2.1高液位报警
计量过程中当密闭仓内液位升至上切换位置时,UQK01-dICT4型浮球液位报警器便会发出报警讯号,提示人们将油打入另个储油仓或者将计量罐进口阀门关闭。从而实现了高液位报警指示,避免了计量罐的冒及事故的发生。
2.2.2超低液位报警
再将储油仓内液体打出的过程中,如果仓内液位达到下切换位置时,液位报警器的延时时间继电器开始延时,在规定的时间内,如果液位持续下降,报警器触发出通断开关式信号来实现低液位报警指示以及低液位连锁停泵功能,以防止打油泵由于液位过低而烧损。
3.垣平1井现场的应用
根据多年现场的试油工作发现,对于老式计量罐为避免冒罐、罐被抽扁、输油泵空转等事故,当班工人每隔15分钟就要到计量罐观察液位,但还是时常遇到紧急情况。尤其是在气候恶劣的条件下,给工人带来许多不安全因素;还存在着液位突然移动跟踪不及时,冬季重油罐易出现冻凝等问题。为此,垣平1井的现场生产中,在密闭计量罐上安装使用了防爆液位自动监控报警器,实现了罐内液位的自动监控,不仅提高了环保施工和资料录取水平,准确地反映了每个储油仓液位动态、仓内储油情况,满足了原油动态计量、数据录取的要求:方便管理和操作运行,还减轻了工人的劳动强度、避免了事故的发生。同时垣平1井的试油工作达到甲方满意。
4.结论
(1)该液位报警器结构合理,性能良好,报警准确,稳定性好,实现了对计量罐液位的全天候监测。
(2)该液位报警器的应用,减少了对工人监测的依赖,取消了操作工每15分钟上罐观察液位,很大地减轻了岗位工人的劳动强度,提高了劳动效率。
(3)该液位报警器的使用,杜绝了在炎热、雷雨、冬雪等恶劣环境条件下,人工检查的不安全因素。液位报警器的推广应用,实现了由人工监测到液位自动监测的转变,提高了原油计量精度及安全性,它是计量罐液位监测的*仪表。
