蒸汽流量计在安装时应该注意什么问题?
蒸汽流量计在安装时应该注意什么问题?
一、对配管的要求:
蒸汽流量计安装点的上下游配管的内径与流量计内径相同。
二、对直管段的要求:
1、蒸汽流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。
2、流量计上游管道长度应有不小于10D的等径直管段,如果安装场所充许建议上游直管段为20D下游为5D。

三、对旁通管的要求:
为了保证蒸汽流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。

四、安装场所
蒸汽流量计应安装在便于维修,无强电磁干扰与热辐射的场所。

五、对外部环境的要求
蒸汽流量计*安装在室内,必须要安装在室外时,一定要采用防晒、防雨防雷措施,以免影响使用寿命。

六、对安装焊接的要求:
1、用户另配一对标准法兰焊在前后管道上。不允许带蒸汽流量计焊接。
2、安装蒸汽流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。ZUI好用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。
3、安装蒸汽流量计时,法兰间的密封垫片不能凹入管道内,以防止干扰正常的流量测量。

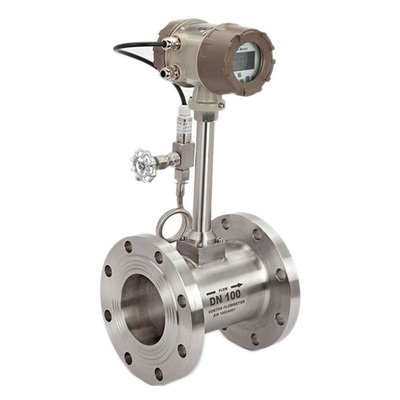

蒸汽涡街流量计图
