一种电磁流量计的触摸感应面板
背景技术
电磁流量计是一种用于测量流体流量的仪表,其使用场合均为灰尘多、湿度高的场合,因此电磁流量计对防尘、防潮方面的要求都较高。
传统电磁流量计为了达到防尘、防潮方面的要求,都设有用于罩盖住操作面板的罩盖,罩盖上装有透明观察窗。操作人员要对传统电磁流量计进行操作时,需要先取下罩盖,然后才能通过操作面板上的按键输入数据或操作参数,操作完成后再装上罩盖,以免外部灰尘及湿气进入。传统电磁流量计的这种利用罩盖保护操作面板的方式使得其操作很不方便,而且打开罩盖对操作面板进行操作的过程中,外部灰尘及湿气仍会进入,从而影响到操作面板上各个按键的使用寿命。

实用新型内容
针对上述现有技术中存在的缺陷,本实用新型所要解决的技术问题是提供一种操作方面,且按键使用寿命长的电磁流量计的触摸感应式操作面板。
为了解决上述技术问题,本实用新型所提供的一种电磁流量计的触摸感应式操作面板,包括印制有按键输入电路的印刷线路板,及安装在印刷线路板上的至少一个按键,其特征在于:所述印刷线路板的底板面覆有一层覆铜网
所述按键是电容式感应电极,各按键均安装在印刷线路板的顶板面上;
所述印刷线路板上的按键输入电路中设有与各按键一一对应的多个按键感应回路,每个按键感应回路均通过弹性顶针连接对应的按键;
所述印刷线路板的顶板面设有一遮盖住各按键的透明盖板,该透明盖板的厚度小于各按键的检出距离。
进一步的,所述印刷线路板上还设有与各按键及各按键感应回路一一对应的多个感应指示灯,每个感应指示灯均接入对应按键感应回路。
本实用新型提供的电磁流量计的触摸感应式操作面板,采用了电容式感应电极作为操作按键,并在印刷线路板设有对应的按键感应回路,并通过透明盖板将各按键与外部环境隔开,操作人员只需用手指触摸透明盖板上与目标按键正对的区域,即可使目标按键的对应按键感应回路产生一个按键被按下的电信号,从而实现隔着透明盖板对目标按键的操作,操作非常方便,而且避免了操作过程中外部灰尘及湿气的进入,能延长各个按键的使用寿命。

附图说明

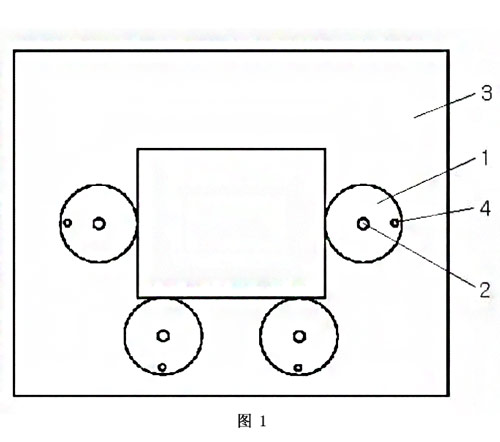

图1是本实用新型实施例的电磁流量计的触摸感应式操作面板的俯视图

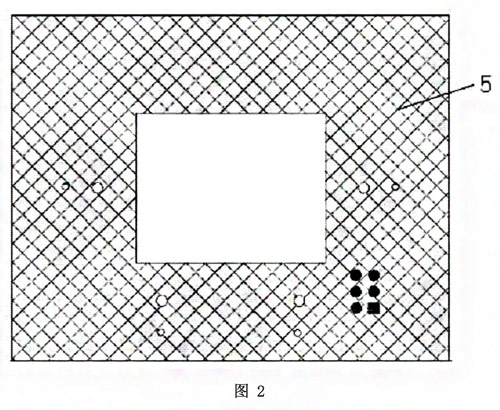

图2是本实用新型实施例的电磁流量计的触摸感应式操作面板的仰视图。
具体实施方式
以下结合附图说明对本实用新型的实施例作进一步详细描述,但本实施例并不用于限制本实用新型,凡是采用本实用新型的相似结构及其相似变化,均应列入本实用新型的保护范围。
如图1-图2所示,本实用新型实施例所提供的一种电磁流量计的触摸感应式操作面板,包括印制有按键输入电路的印刷线路板3,及安装在印刷线路板3上的至少一个按键1,其特征在于:所述印刷线路板3的底板面覆有一层覆铜网5
所述按键1是电容式感应电极,各按键1均安装在印刷线路板3的顶板面上;
所述印刷线路板3上的按键输入电路中设有与各按键1ー一对应的多个按键感应回路,每个按键感应回路均通过弹性顶针4连接对应的按键1;
所述印刷线路板3的顶板面设有一遮盖住各按键1的透明盖板(图中未示),该透明盖板的厚度小于各按键1的检出距离
本实用新型实施例中,所述印刷线路板3上还设有与各按键1及各按键感应回路对应的多个感应指示灯2,每个感应指示灯2均接入对应按键感应回路。
本实用新型实施例中,所述透明盖板的厚度为3.2mn
本实用新型实施例中,所述按键有四个,均安装在电路板本体的顶板面
本实用新型实施例适合安装在电磁流量计上使用,使用时操作人员只需用手指触摸透明盖板上与目标按键正对的区域,即可使目标按键产生感应,弹性顶针将目标按键产生的感应信号传送到对应的按键感应回路,即可使目标按键的对应按键感应回路产生一个按键被按下的电信号,即可实现隔着透明盖板对目标按键的操作,印刷线路板的底板面的覆铜网能外部环境对各个按键的干扰,还能提高按键的感应灵度。
