靶式流量计的应用特点及工作原理
一、靶式流量计种类及适用领域
数显靶式流量计是在传统靶式流量计测量原理的基础上,充分利用其特点,结合新型传感器技术和现代数字技术上研制、开发而成的全新型数显靶式流量计,它既具有传统靶式、孔板、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰,抗杂质性能,轻便又可靠的特点,广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看,数显靶式流量计具有很广阔的适用性,即:
1)适用于各种管径,从Φ15~Φ2000mm至更大。
2)适用于高低温介质:从-196℃~+600℃。
3)适用于高压力工况:从0~42Mpa(表压)。

二、产品特点
1)能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽,粘稠介质及各种流体介质的流量。
2)灵敏度高,能测量超小流量,其可测量低流速为0.8m/s。
3)无可动部件,使用安全可靠
4)计量准确,精度高,总量测量可达0.2%。
5)测量范围宽,zui大测量范围可达1:30。
6)重复性好,一般为0.05~0.08%,测量快速。
7)压力损失小,仅为标准孔板的12△P左右
8)抗干扰、抗杂质能力特强
9)可采用干式标定方法,即法码挂重法
10)可根据实际需要更换受力元件来改变测量流量范围
11)能在线直读示值,又能运传发信。
12)安装简单方便,易维护。

三、靶式流量计结构及工作原理
1、结构

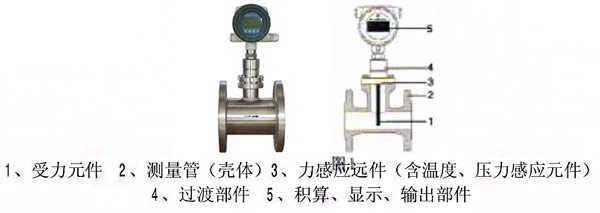

数显靶式流量计主要由测量管(壳体),受力元件,感应元件(力传感器,压力传感器,温度传感器),过渡部件(根据温度,压力而增减),积算显示和输出部分,其结构如下图
2、工作原理:
当介质在测量管中流动时,因其自身的动能和因阻流件而产生的压差,产生一对受力元件的作用力,其作用力的大小与介质流速的平方成正比,其数学表达式如下:
F=CDAp.U/2
式中:F一一受力元件所受的作用力,CD一一物件阻力系数p一一工况下介质,密度U一一介质在测量管中的平均流速,A一一受力元件对测量管轴向投影面积。
